Simulatore Carica e Scarica del Condensatore

Vedi l'invisibile

Il transitorio di un circuito RC è uno di quei fenomeni che esistono "in pochi istanti": premi un interruttore, il condensatore si carica, e tutto si stabilizza prima ancora che lo studente abbia capito cosa è successo. Sull'oscilloscopio reale è una sfida di tempistiche; sulla lavagna è solo una formula esponenziale astratta.

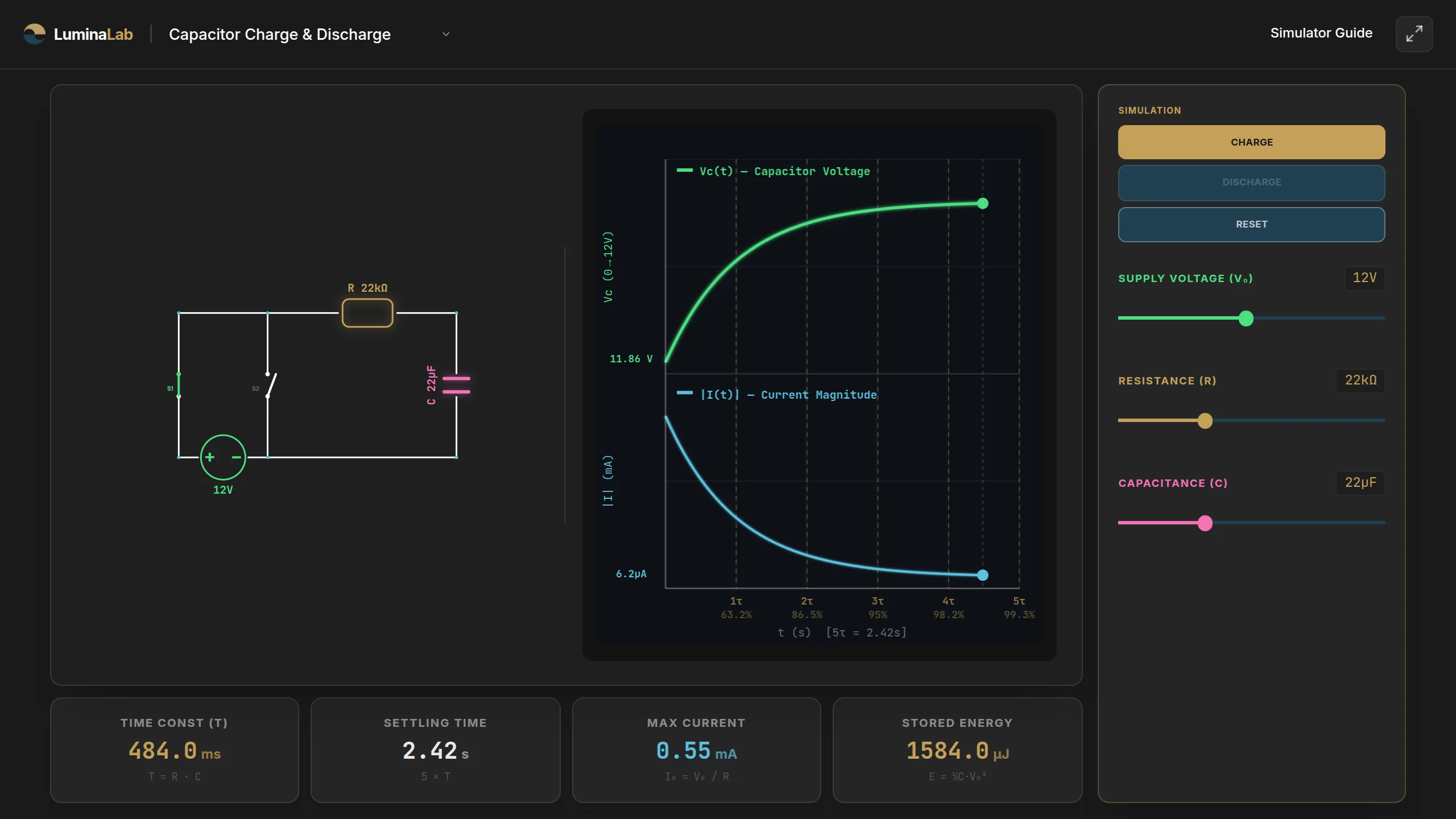

LuminaLab cattura quei millisecondi e li distende in tempo reale. Premi il tasto di carica, vedi la curva esponenziale crescere progressivamente verso il valore di regime. Cambia R o C, la pendenza cambia di conseguenza. La costante di tempo τ viene marcata visivamente: gli studenti vedono il 63%, il 5τ, il significato concreto di "transitorio terminato".

Niente attese, niente falsi contatti, niente tempo perso a settare l'oscilloscopio reale. Il fenomeno si svolge davanti agli occhi della classe, ripetibile a piacere, con la possibilità di rallentarlo o accelerarlo per fissare ogni concetto.

Perché scegliere LuminaLab

• Sperimenta senza paura. Cambia il valore di un condensatore di colpo, prova combinazioni RC estreme, simula un cortocircuito sul condensatore carico: niente bruciato, niente componenti da sostituire. Solo il transitorio che cambia forma sotto i tuoi occhi.
• Instant-On. Dimentica installazioni, account e plugin obsoleti. LuminaLab nasce per partire in un secondo: gira nel browser del tuo smartphone, tablet o PC, non richiede registrazione. Entri in aula, apri il link, inizi a spiegare.
• Rendi visibile la costante di tempo. Il numero τ = RC sui libri è solo un'etichetta. Qui è una linea verticale che si sposta sul grafico al variare dei componenti, l'istante esatto in cui la curva tocca il 63% del valore di regime.
• Pixel-perfect per la tua LIM. Ogni slider e ogni pulsante è progettato per essere usato con facilità e precisione sulla lavagna interattiva, sul tablet del docente o direttamente sullo schermo dello smartphone degli studenti. La tua classe diventa un laboratorio digitale portatile.

A chi è rivolto

Pensato per docenti di istituti tecnici e licei che si trovano a spiegare la risposta transitoria di circuiti RC, la costante di tempo τ, l'energia immagazzinata in un condensatore e l'analisi di circuiti del primo ordine. È utile in elettrotecnica, elettronica e fisica del triennio. Adatto per la lezione frontale alla LIM, per attività di laboratorio guidato, per esercitazioni numeriche prima della verifica e per consolidare il ponte tra il regime DC stazionario e l'analisi in regime variabile.

Promemoria veloce delle formule

Per la carica di un condensatore inizialmente scarico attraverso un resistore R con tensione di alimentazione V:

$$v(t)=V\left(1-e^{-t/\tau }\right)$$

Costante di tempo:

$$\tau =R\cdot C$$

Energia immagazzinata nel condensatore alla tensione $V_C$:

$$W=\frac{1}{2}C{V}_C^2$$

Soglie comode da ricordare:

• A $t=\tau$: il condensatore è al 63% del valore di regime
• A $t=5\tau$: si considera il transitorio terminato (>99%)

Per spiegazioni didattiche, esempi reali, esercizi e domande guida per la classe vedi la guida didattica completa per il docente.

Domande frequenti

È davvero gratuito? Devo registrarmi? Sì, è gratuito al 100% e senza alcuna registrazione. Tutti i simulatori della suite sono accessibili liberamente, senza login né dati personali da fornire.

Funziona sulla LIM in aula? E su tablet o smartphone? Sì, il simulatore funziona su qualsiasi LIM o lavagna interattiva a qualunque risoluzione. Su tablet e smartphone si adatta automaticamente grazie alla tecnologia responsive: la visualizzazione si riorganizza per essere comoda anche su schermi più piccoli. Utile sia per il ripasso in mobilità degli studenti, sia per il docente che vuole fare un test rapido prima di entrare in aula.

Posso condividere il link con i miei studenti? Sì, ogni simulatore ha un URL diretto condivisibile via registro elettronico, classroom o messaggio. Gli studenti aprono il link e cominciano subito.

Funziona anche con connessioni lente o instabili? Sì, il simulatore è leggero e ottimizzato per il caricamento rapido, quindi è utilizzabile anche in aule con connessione condivisa o WiFi scolastico non sempre stabile.

C'è una guida didattica per il docente? Sì. Trovi spiegazione del fenomeno fisico, concetti chiave, suggerimenti per la lezione, esempi reali e domande guida pronte da usare in classe nella guida didattica della carica e scarica del condensatore.
