Simulatore Corrente Alternata

Vedi l'invisibile

In corrente alternata tutto si muove, tutto è dinamico: la tensione oscilla, la corrente la insegue con un certo ritardo, l'impedenza varia con la frequenza. Sul libro questi concetti diventano formule complesse con numeri immaginari, e per uno studente del triennio è facile perdersi tra teoria e pratica.

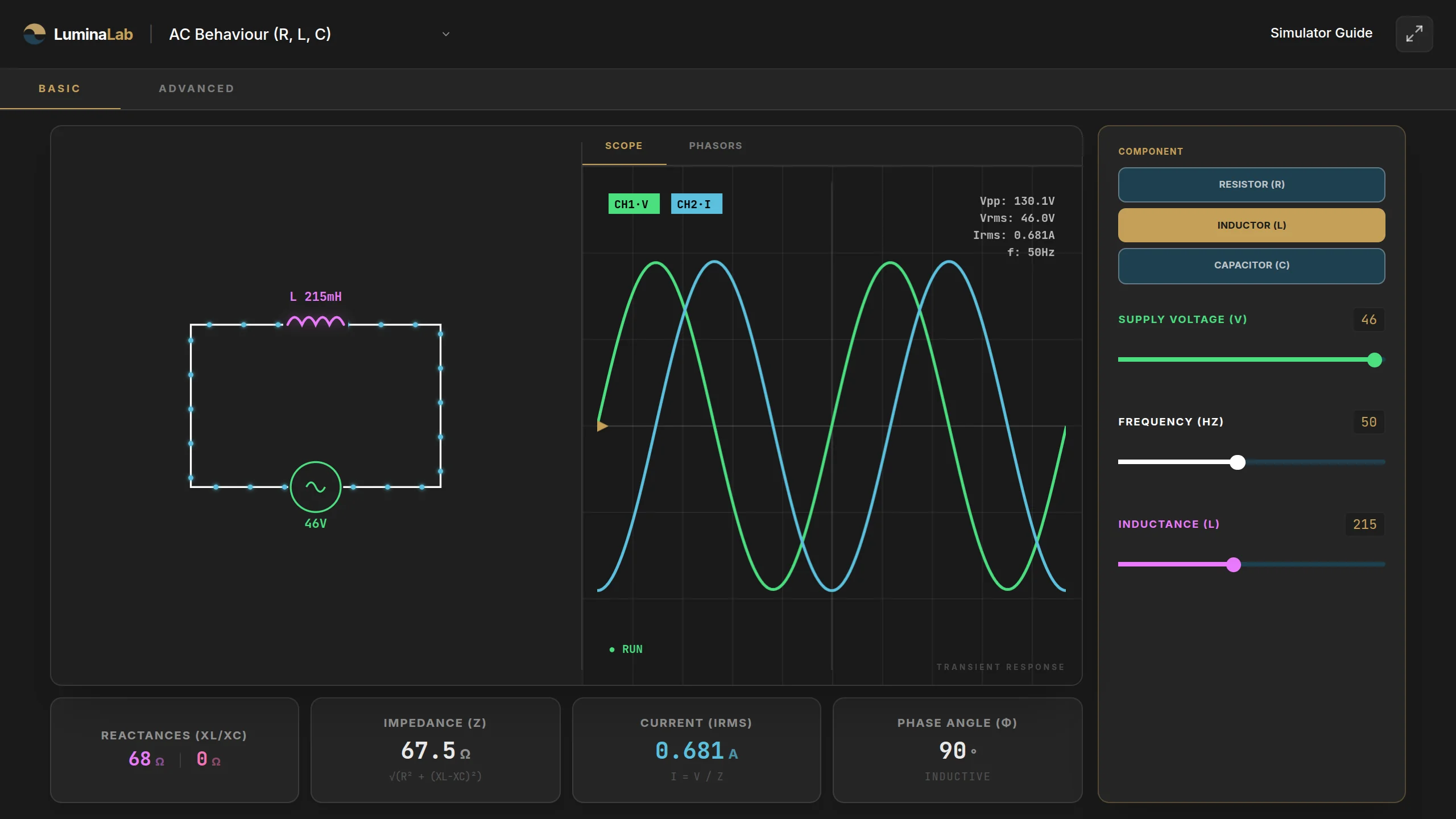

LuminaLab li mostra dal vivo. Sull'oscilloscopio virtuale vedi tensione e corrente come due sinusoidi affiancate: quando inserisci un induttore, la corrente si sposta indietro nel tempo; quando inserisci un condensatore, si sposta avanti. Sul diagramma fasoriale gli stessi vettori ruotano sincroni con angoli che cambiano sotto i tuoi occhi al variare di frequenza, R, L o C.

E quando arrivi alla risonanza, l'effetto è spettacolare: l'angolo di sfasamento crolla a zero, l'impedenza tocca il minimo, la corrente sale al massimo. Un fenomeno che gli studenti hanno sempre sentito raccontare diventa qualcosa che possono vedere e manipolare in classe.

Perché scegliere LuminaLab

• Sperimenta senza paura. Spingi un circuito in risonanza, cambia bruscamente le frequenze, prova combinazioni R-L-C estreme: nessuno strumento da sostituire, nessun fusibile da bruciare, nessun condensatore polarizzato a rischio. Solo i fasori che si riallineano in tempo reale.
• Instant-On. Dimentica installazioni, account e plugin obsoleti. LuminaLab nasce per partire in un secondo: gira nel browser del tuo smartphone, tablet o PC, non richiede registrazione. Entri in aula, apri il link, inizi a spiegare.
• Rendi visibili gli sfasamenti. Lo sfasamento tra tensione e corrente è il concetto più astratto dell'AC. Qui è un angolo che si vede ruotare nel diagramma fasoriale, e contemporaneamente come distanza tra due picchi sull'oscilloscopio: lo stesso fenomeno mostrato in due rappresentazioni complementari.
• Pixel-perfect per la tua LIM. Ogni slider e ogni pulsante è progettato per essere usato con facilità e precisione sulla lavagna interattiva, sul tablet del docente o direttamente sullo schermo dello smartphone degli studenti. La tua classe diventa un laboratorio digitale portatile.

A chi è rivolto

Pensato per docenti di istituti tecnici e licei che si trovano a spiegare la corrente alternata, l'impedenza, lo sfasamento tra tensione e corrente, il comportamento di R, L e C in regime sinusoidale e la risonanza dei circuiti RLC serie. È utile in elettrotecnica del triennio, in elettronica analogica e in fisica avanzata. Adatto per la lezione frontale alla LIM, per attività di laboratorio assistito, per consolidare i concetti prima di affrontare l'analisi con numeri complessi e per il ripasso prima dell'esame.

Promemoria veloce delle formule

Reattanze induttiva e capacitiva (con $\omega =2\pi f$):

$$X_L=\omega L{X}_C=\frac{1}{\omega C}$$

Impedenza di un circuito RLC serie:

$$Z=\sqrt{R^2+(X_L-X_C{)}^2}$$

Sfasamento tra tensione e corrente:

$$\tan \phi =\frac{X_L-X_C}{R}$$

Frequenza di risonanza ($X_L=X_C$):

$$f_0=\frac{1}{2\pi \sqrt{LC}}$$

Per spiegazioni didattiche, esempi reali, esercizi e domande guida per la classe vedi la guida didattica completa per il docente.

Domande frequenti

È davvero gratuito? Devo registrarmi? Sì, è gratuito al 100% e senza alcuna registrazione. Tutti i simulatori della suite sono accessibili liberamente, senza login né dati personali da fornire.

Funziona sulla LIM in aula? E su tablet o smartphone? Sì, il simulatore funziona su qualsiasi LIM o lavagna interattiva a qualunque risoluzione. Su tablet e smartphone si adatta automaticamente grazie alla tecnologia responsive: la visualizzazione si riorganizza per essere comoda anche su schermi più piccoli. Utile sia per il ripasso in mobilità degli studenti, sia per il docente che vuole fare un test rapido prima di entrare in aula.

Posso condividere il link con i miei studenti? Sì, ogni simulatore ha un URL diretto condivisibile via registro elettronico, classroom o messaggio. Gli studenti aprono il link e cominciano subito.

Funziona anche con connessioni lente o instabili? Sì, il simulatore è leggero e ottimizzato per il caricamento rapido, quindi è utilizzabile anche in aule con connessione condivisa o WiFi scolastico non sempre stabile.

C'è una guida didattica per il docente? Sì. Trovi spiegazione del fenomeno fisico, concetti chiave, suggerimenti per la lezione, esempi reali e domande guida pronte da usare in classe nella guida didattica della corrente alternata.
