Filtri RC e RLC: laboratorio virtuale

Vedi l'invisibile

Un filtro è un oggetto silenzioso: lascia passare alcune frequenze e ne ferma altre, ma il fenomeno avviene "dentro al circuito" senza nessuna manifestazione visiva diretta. Sul libro è una funzione di trasferimento, sul diagramma di Bode è una curva astratta. Per uno studente capire come l'attenuazione cambia con la frequenza richiede un salto immaginativo non banale.

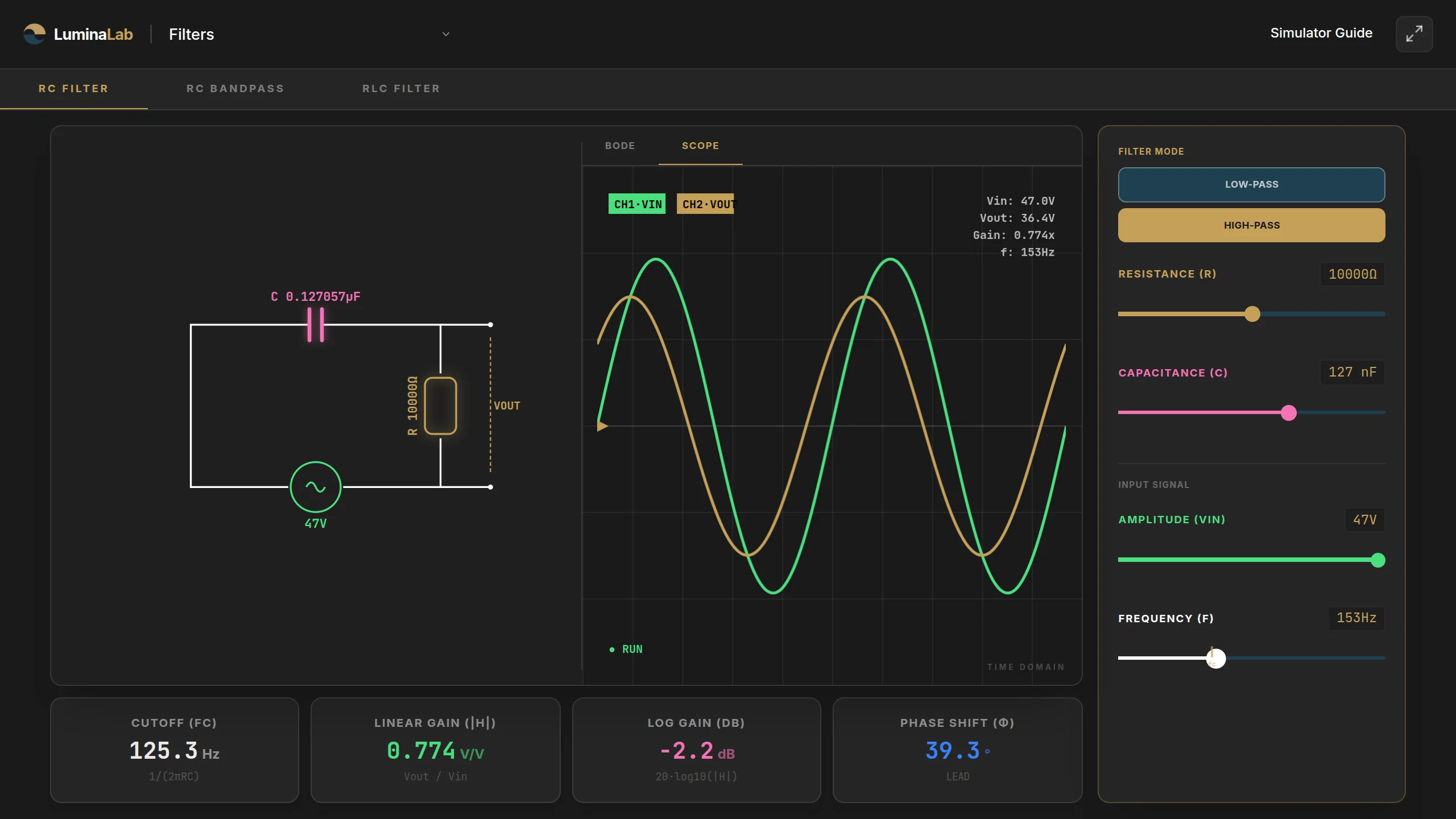

LuminaLab rende il filtro un fenomeno visibile. Sposti la frequenza con uno slider, vedi simultaneamente come l'ampiezza del segnale di uscita cala (sull'oscilloscopio) e dove ti trovi sul diagramma di Bode (con un cursore che si muove sulla curva). La frequenza di taglio non è più solo $f_c=1/(2\pi RC)$: è il punto preciso in cui il segnale di uscita scende a $-3$ dB.

Cambi tipo di filtro con un click, passa-basso, passa-alto, passa-banda, RLC serie, e l'intero diagramma di Bode si ridisegna. Cambi i valori dei componenti, la frequenza di taglio si sposta visivamente. Niente calcoli a mano interrotti dalla campanella: il fenomeno è lì, vivo.

Perché scegliere LuminaLab

• Sperimenta senza paura. Prova combinazioni RC e RLC estreme, spingi le frequenze fuori scala, esplora il comportamento dei filtri ai limiti del cutoff. Niente generatore di funzioni da settare, niente oscilloscopio da calibrare: solo la curva di Bode che cambia forma sotto i tuoi occhi.
• Instant-On. Dimentica installazioni, account e plugin obsoleti. LuminaLab nasce per partire in un secondo: gira nel browser del tuo smartphone, tablet o PC, non richiede registrazione. Entri in aula, apri il link, inizi a spiegare.
• Rendi visibile la frequenza di taglio. Il valore $f_c$ sui libri è solo una formula. Qui è un punto sul grafico, marcato con la classica perdita di $-3$ dB, e si sposta in tempo reale al variare di R, L o C.
• Pixel-perfect per la tua LIM. Ogni slider e ogni pulsante è progettato per essere usato con facilità e precisione sulla lavagna interattiva, sul tablet del docente o direttamente sullo schermo dello smartphone degli studenti. La tua classe diventa un laboratorio digitale portatile.

A chi è rivolto

Pensato per docenti di ITIS, IP MAT e Liceo Scientifico che si trovano a spiegare i filtri RC passa-basso e passa-alto, i filtri passa-banda, la risposta in frequenza dei circuiti RLC serie e l'analisi mediante diagramma di Bode in ampiezza e fase. È utile in elettrotecnica, elettronica analogica e laboratorio di telecomunicazioni del triennio. Adatto per la lezione frontale alla LIM, per attività di laboratorio guidato sull'analisi in frequenza, per consolidare il concetto di banda passante e per il ripasso prima dell'esame di stato.

Promemoria veloce delle formule

Frequenza di taglio di un filtro RC del primo ordine:

$$f_c=\frac{1}{2\pi RC}$$

Funzione di trasferimento di un passa-basso RC:

$$H(j\omega )=\frac{1}{1+j\omega RC}$$

Modulo in dB (per valori di interesse didattico):

$$|H{|}_{dB}=20{\log }_{10}|H(j\omega )|$$

Per un RLC serie, frequenza di risonanza ($X_L=X_C$):

$$f_0=\frac{1}{2\pi \sqrt{LC}}$$

Per spiegazioni didattiche, esempi reali, esercizi e domande guida per la classe vedi la guida didattica completa per il docente.

Domande frequenti

Come si legge il diagramma di Bode nel simulatore dei filtri? Il simulatore mostra in tempo reale il diagramma di Bode a doppio pannello: ampiezza (dB) e fase (gradi) in funzione della frequenza. Puoi spostare il cursore sulla curva per leggere i valori esatti ad ogni frequenza, inclusa la frequenza di taglio fc. Cambiando R, L o C gli assi si aggiornano automaticamente, rendendo visibile l'effetto di ogni parametro sul comportamento del filtro.

Che differenza c'è tra filtro passa-basso, passa-alto e passa-banda nel simulatore? Il simulatore consente di scegliere tra quattro topologie: RC passa-basso, RC passa-alto, RC passa-banda e RLC serie. Ogni topologia mostra una curva di Bode diversa e un diverso sfasamento. La topologia RLC serie evidenzia anche la risonanza alla frequenza fr = 1/(2π√LC), con picco di ampiezza e inversione di fase.

È davvero gratuito? Devo registrarmi? Sì, è gratuito al 100% e senza alcuna registrazione. Tutti i simulatori della suite sono accessibili liberamente, senza login né dati personali da fornire.

Funziona sulla LIM in aula? E su tablet o smartphone? Sì, il simulatore funziona su qualsiasi LIM o lavagna interattiva a qualunque risoluzione. Su tablet e smartphone si adatta automaticamente grazie alla tecnologia responsive: la visualizzazione si riorganizza per essere comoda anche su schermi più piccoli. Utile sia per il ripasso in mobilità degli studenti, sia per il docente che vuole fare un test rapido prima di entrare in aula.

Posso condividere il link con i miei studenti? Sì, ogni simulatore ha un URL diretto condivisibile via registro elettronico, classroom o messaggio. Gli studenti aprono il link e cominciano subito.

Funziona anche con connessioni lente o instabili? Sì, il simulatore è leggero e ottimizzato per il caricamento rapido, quindi è utilizzabile anche in aule con connessione condivisa o WiFi scolastico non sempre stabile.

C'è una guida didattica per il docente? Sì. Trovi spiegazione del fenomeno fisico, concetti chiave, suggerimenti per la lezione, esempi reali e domande guida pronte da usare in classe nella guida didattica dei filtri RC e RLC.
