Simulatore Amplificatore Operazionale

Vedi l'invisibile

L'amplificatore operazionale è uno dei componenti più potenti dell'elettronica moderna, ma all'inizio è frustrante: ha due ingressi, un'uscita, una formula astratta che dice "amplifica la differenza di tensione", e gli studenti devono accettare per fede il "cortocircuito virtuale" e l'amplificazione idealmente infinita. Capire perché un circuito invertente moltiplica per $-R_f/R_{in}$ richiede un salto di astrazione importante.

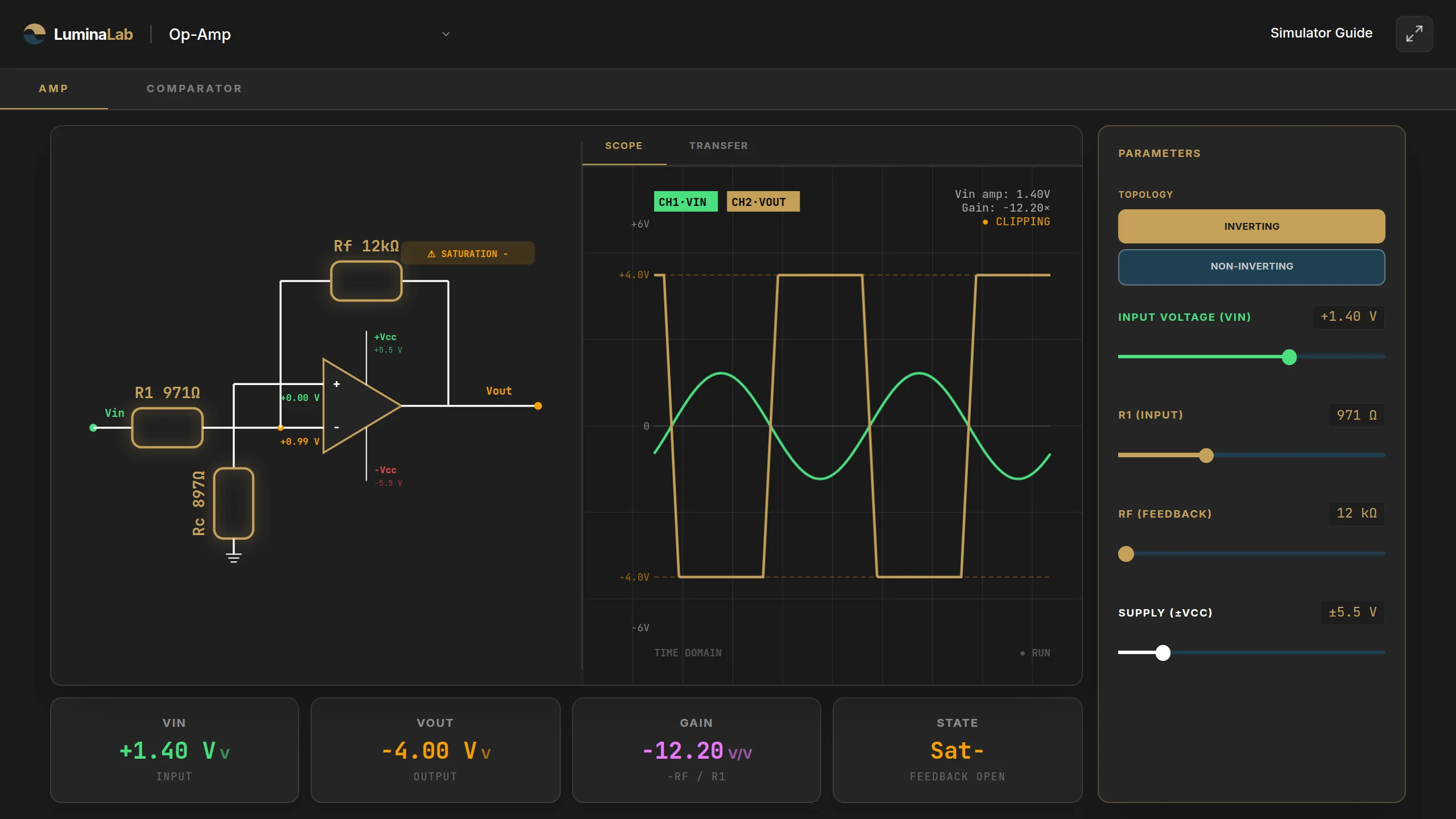

LuminaLab rende il funzionamento visibile passo per passo. Configuri l'amplificatore in modalità invertente, non invertente o voltage follower, sposti la tensione di ingresso, vedi l'uscita evolvere in tempo reale secondo la formula del guadagno. Spingi il segnale fino a saturare: l'uscita si appiattisce ai valori di alimentazione, e gli studenti vedono concretamente cosa significa "uscita satura".

E quando passi al comparatore con isteresi (Schmitt trigger), l'animazione mostra il rettangolo di isteresi e perché due soglie diverse rendono il circuito immune al rumore, in modo che gli studenti non solo memorizzino la formula ma capiscano il vantaggio funzionale.

Perché scegliere LuminaLab

• Sperimenta senza paura. Spingi l'op-amp in saturazione, prova guadagni estremi, simula il cortocircuito virtuale: niente componenti reali da sostituire, niente alimentazioni da bilanciare. Solo il segnale di uscita che evolve in tempo reale.
• Instant-On. Dimentica installazioni, account e plugin obsoleti. LuminaLab nasce per partire in un secondo: gira nel browser del tuo smartphone, tablet o PC, non richiede registrazione. Entri in aula, apri il link, inizi a spiegare.
• Rendi visibile l'isteresi. Il rettangolo di isteresi del comparatore Schmitt è uno dei concetti più astratti dell'elettronica analogica. Qui diventa una traccia visibile sull'asse $V_{in}$-$V_{out}$, e gli studenti capiscono concretamente perché due soglie sono meglio di una.
• Pixel-perfect per la tua LIM. Ogni slider e ogni pulsante è progettato per essere usato con facilità e precisione sulla lavagna interattiva, sul tablet del docente o direttamente sullo schermo dello smartphone degli studenti. La tua classe diventa un laboratorio digitale portatile.

A chi è rivolto

Pensato per docenti di istituti tecnici indirizzo elettronico ed elettrotecnico che insegnano l'amplificatore operazionale: configurazione invertente, non invertente, voltage follower, principio del cortocircuito virtuale, condizioni di saturazione, e il comparatore con isteresi (Schmitt trigger). È utile nel triennio di elettronica analogica, nei laboratori di telecomunicazioni e nei corsi di sistemi automatici. Adatto per la lezione frontale alla LIM, per esercitazioni di calcolo del guadagno prima dell'uso pratico in laboratorio, e per il ripasso prima dell'esame di stato.

Promemoria veloce delle formule

Configurazione invertente (con $R_{in}$ in ingresso e $R_f$ di reazione):

$$V_{out}=-\frac{R_f}{R_{in}}{V}_{in}$$

Configurazione non invertente (con $R_g$ a massa e $R_f$ di reazione):

$$V_{out}=\left(1+\frac{R_f}{R_g}\right)V_{in}$$

Voltage follower (buffer):

$$V_{out}=V_{in}$$

Comparatore Schmitt (soglie superiore e inferiore):

$$V_{TH}=V_{out,sat}\cdot \frac{R_1}{R_1+R_2}$$

con $V_{out,sat}$ pari alla tensione di saturazione positiva o negativa.

Per spiegazioni didattiche, esempi reali, esercizi e domande guida per la classe vedi la guida didattica completa per il docente.

Domande frequenti

È davvero gratuito? Devo registrarmi? Sì, è gratuito al 100% e senza alcuna registrazione. Tutti i simulatori della suite sono accessibili liberamente, senza login né dati personali da fornire.

Funziona sulla LIM in aula? E su tablet o smartphone? Sì, il simulatore funziona su qualsiasi LIM o lavagna interattiva a qualunque risoluzione. Su tablet e smartphone si adatta automaticamente grazie alla tecnologia responsive: la visualizzazione si riorganizza per essere comoda anche su schermi più piccoli. Utile sia per il ripasso in mobilità degli studenti, sia per il docente che vuole fare un test rapido prima di entrare in aula.

Posso condividere il link con i miei studenti? Sì, ogni simulatore ha un URL diretto condivisibile via registro elettronico, classroom o messaggio. Gli studenti aprono il link e cominciano subito.

Funziona anche con connessioni lente o instabili? Sì, il simulatore è leggero e ottimizzato per il caricamento rapido, quindi è utilizzabile anche in aule con connessione condivisa o WiFi scolastico non sempre stabile.

C'è una guida didattica per il docente? Sì. Trovi spiegazione del fenomeno fisico, concetti chiave, suggerimenti per la lezione, esempi reali e domande guida pronte da usare in classe nella guida didattica dell'amplificatore operazionale.
