Simulatore Porte Logiche

Vedi l'invisibile

L'algebra booleana è elegante ma astratta: 0 e 1, AND, OR, NOT, espressioni che si manipolano sul foglio con le leggi di De Morgan. Per gli studenti, soprattutto al primo impatto, è facile perdere il legame tra la formula booleana e cosa succede davvero in un circuito. Il salto da $Y=A\cdot B$ alla porta AND fisica può essere meno immediato di quanto sembri.

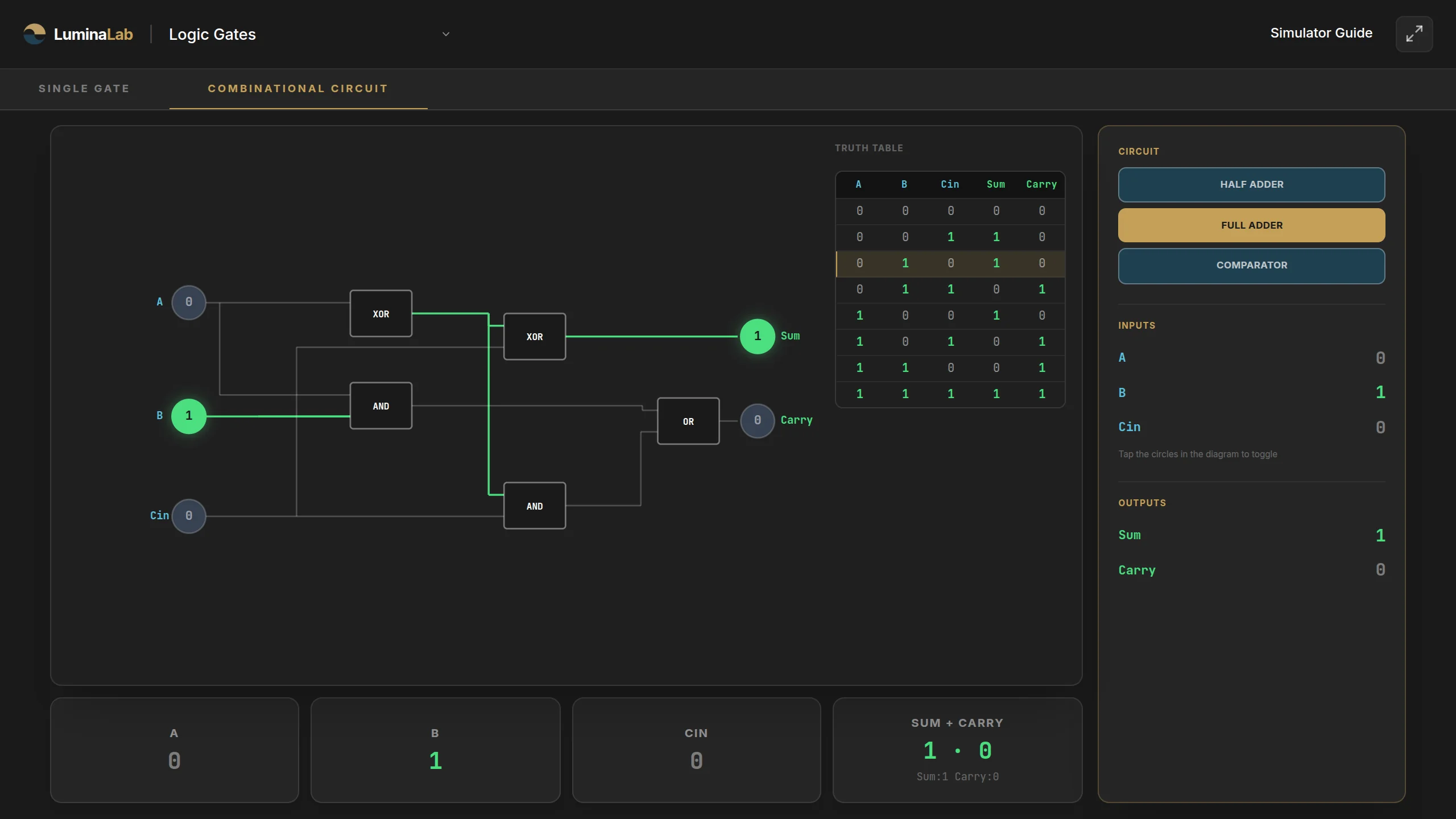

LuminaLab fa il ponte. Costruisci un circuito combinatorio collegando porte AND, OR, NOT, NAND, NOR e XOR, e premi gli interruttori di ingresso: il segnale si propaga visivamente di porta in porta, e l'uscita si accende o si spegne in tempo reale. La tabella di verità si riempie automaticamente con tutte le combinazioni possibili.

E quando arrivi ai circuiti più complessi (Half Adder, Full Adder, multiplexer), gli studenti non vedono più solo formule: vedono i bit di carry che si propagano, i segnali che si combinano, l'aritmetica binaria che diventa elettronica reale. Il digitale smette di essere astratto.

Perché scegliere LuminaLab

• Sperimenta senza paura. Prova ogni combinazione di ingressi, costruisci circuiti complessi, sbaglia un collegamento e correggi. Niente breadboard da rifare, niente filo che cade, niente IC bruciato: solo i livelli logici che cambiano sotto i tuoi occhi.
• Instant-On. Dimentica installazioni, account e plugin obsoleti. LuminaLab nasce per partire in un secondo: gira nel browser del tuo smartphone, tablet o PC, non richiede registrazione. Entri in aula, apri il link, inizi a spiegare.
• Rendi visibile l'algebra booleana. Le leggi di De Morgan e le semplificazioni delle espressioni booleane diventano concrete quando vedi che due circuiti diversi producono la stessa tabella di verità. La verifica visiva sostituisce la fiducia cieca nelle manipolazioni algebriche.
• Pixel-perfect per la tua LIM. Ogni slider e ogni pulsante è progettato per essere usato con facilità e precisione sulla lavagna interattiva, sul tablet del docente o direttamente sullo schermo dello smartphone degli studenti. La tua classe diventa un laboratorio digitale portatile.

A chi è rivolto

Pensato per docenti di istituti tecnici che insegnano elettronica digitale, sistemi automatici, informatica e telecomunicazioni — sia indirizzo elettronico che informatico. È utile per introdurre l'algebra booleana, le tabelle di verità, le porte logiche fondamentali, la sintesi e l'analisi di circuiti combinatori, fino ai sommatori binari e ai multiplexer. Adatto per la lezione frontale alla LIM, per esercitazioni di laboratorio virtuale prima dell'uso della breadboard reale, e per il ripasso prima dell'esame di stato.

Promemoria veloce delle formule

Espressioni booleane delle porte fondamentali:

• AND: $Y=A\cdot B$
• OR: $Y=A+B$
• NOT: $Y=\overline{A}$
• NAND: $Y=\overline{A\cdot B}$
• NOR: $Y=\overline{A+B}$
• XOR: $Y=A\oplus B=A\overline{B}+\overline{A}B$

Leggi di De Morgan (fondamentali per le semplificazioni):

$$\overline{A\cdot B}=\overline{A}+\overline{B}$$

$$\overline{A+B}=\overline{A}\cdot \overline{B}$$

Half Adder (somma di due bit, S = somma, C = carry):

$$S=A\oplus BC=A\cdot B$$

Per spiegazioni didattiche, esempi reali, esercizi e domande guida per la classe vedi la guida didattica completa per il docente.

Domande frequenti

È davvero gratuito? Devo registrarmi? Sì, è gratuito al 100% e senza alcuna registrazione. Tutti i simulatori della suite sono accessibili liberamente, senza login né dati personali da fornire.

Funziona sulla LIM in aula? E su tablet o smartphone? Sì, il simulatore funziona su qualsiasi LIM o lavagna interattiva a qualunque risoluzione. Su tablet e smartphone si adatta automaticamente grazie alla tecnologia responsive: la visualizzazione si riorganizza per essere comoda anche su schermi più piccoli. Utile sia per il ripasso in mobilità degli studenti, sia per il docente che vuole fare un test rapido prima di entrare in aula.

Posso condividere il link con i miei studenti? Sì, ogni simulatore ha un URL diretto condivisibile via registro elettronico, classroom o messaggio. Gli studenti aprono il link e cominciano subito.

Funziona anche con connessioni lente o instabili? Sì, il simulatore è leggero e ottimizzato per il caricamento rapido, quindi è utilizzabile anche in aule con connessione condivisa o WiFi scolastico non sempre stabile.

C'è una guida didattica per il docente? Sì. Trovi spiegazione del fenomeno fisico, concetti chiave, suggerimenti per la lezione, esempi reali e domande guida pronte da usare in classe nella guida didattica delle porte logiche.
