Simulatore Trasformatore Monofase: rapporto spire e potenza

Il momento che cambia la comprensione

Il trasformatore è ovunque: nell'alimentatore del laptop, nella cabina elettrica sotto casa, nel caricabatterie del telefono. Eppure in classe resta un diagramma su un libro, due bobine attorno a un nucleo e una formula da memorizzare.

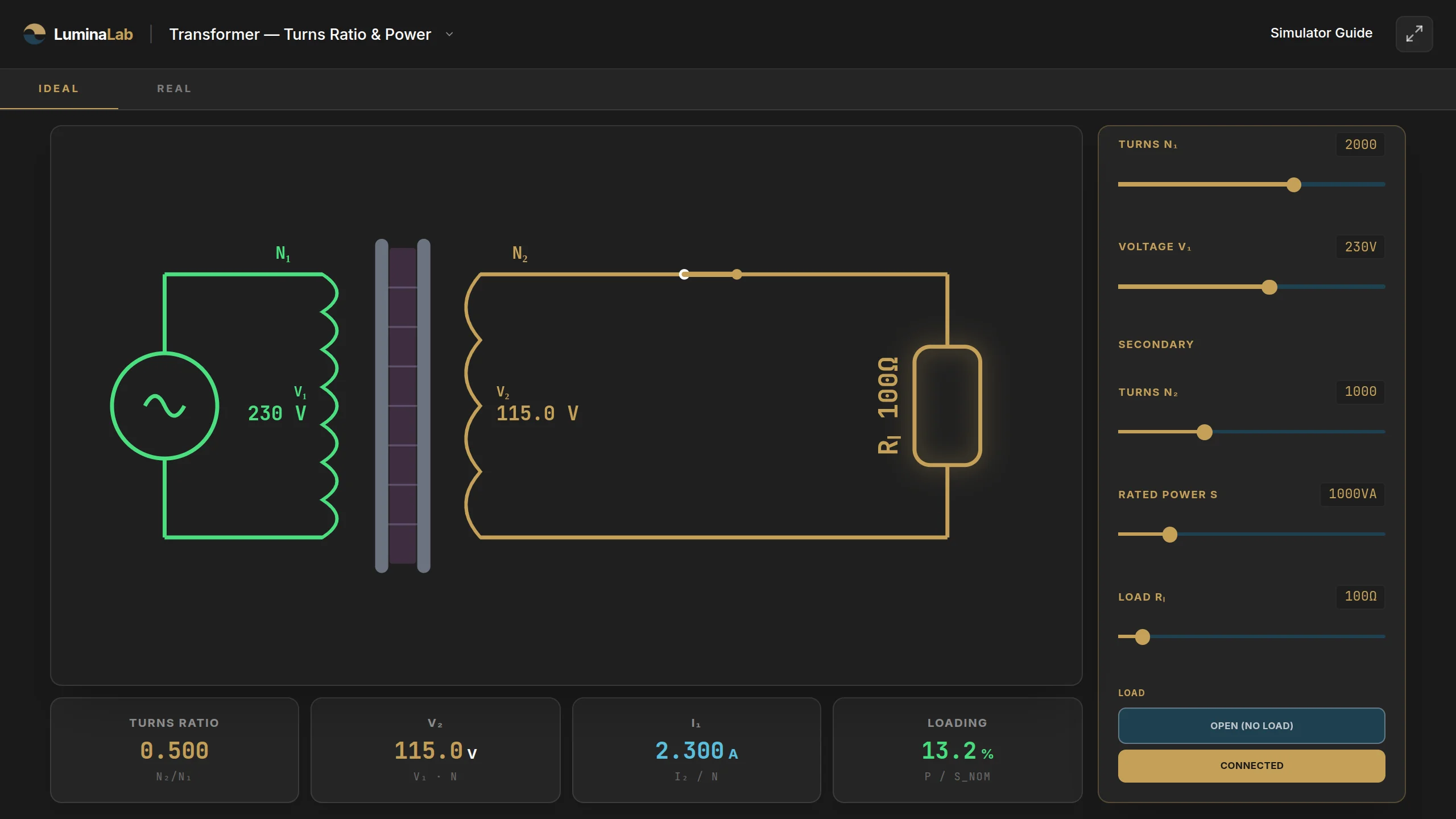

Il simulatore LuminaLab mette al centro il momento che nessun libro mostra: il load step. Carico aperto, corrente al primario zero. Un click: il carico si collega al secondario, e I₁ sale da zero al valore di regime in tempo reale. Il primario ha "sentito" il carico. Questo è il concetto che gli studenti ricordano.

Rapporto di trasformazione, tensioni, correnti, potenza nominale in VA, rendimento: tutto si aggiorna in tempo reale al movimento degli slider, leggibile anche dall'ultimo banco della classe.

Perché usarlo in aula

• Il load step è visibile. Il collegamento del carico al secondario produce un effetto immediato e osservabile al primario. Nessuna descrizione verbale lo rende altrettanto chiaro: vederlo succedere è la comprensione.
• La causalità giusta, nell'ordine giusto. Le KPI mostrano V₁ → V₂ → I₂ → I₁ nell'ordine fisico della causa-effetto. Lo studente segue la catena senza confondere chi comanda chi.
• Dati di targa come oggetto di studio. S_nom in VA, Loading% in tempo reale, alert OVERLOAD in rosso: lo studente capisce perché un trasformatore si specifica in volt-ampere e non in watt, senza bisogno di spiegazioni astratte.
• Pixel-perfect per la LIM. Ogni valore è leggibile da 5-6 metri. Il circuito SVG è essenziale e orientato alla dimostrazione collettiva, non alla densità informativa.
• Instant-On. Nessun plugin, nessun account, nessuna installazione IT da richiedere. Apri il link, inizi a spiegare.

A chi è rivolto

Pensato per docenti di istituti tecnici (ITIS, indirizzo Elettrotecnica) che affrontano il trasformatore monofase nel 3° anno di Elettrotecnica ed Elettronica. Utile anche per docenti di Istituti Professionali MAT per la familiarizzazione con i dati di targa e il concetto di sovraccarico, e per il Liceo Scientifico al 5° anno come applicazione della legge di Faraday.

Adatto alla lezione frontale alla LIM, alla dimostrazione del load step come gancio cognitivo, e come strumento di pre-laboratorio prima delle misure su trasformatori reali.

Promemoria veloce delle formule

Rapporto di trasformazione e conversione tensione/corrente:

$$n=\frac{N_2}{N_1}{V}_2=V_1\cdot n{I}_1=\frac{I_2}{n}$$

Catena causale con carico collegato:

$$V_2=V_1\cdot n⟶I_2=\frac{V_2}{R_L}⟶I_1=\frac{I_2}{n}$$

Bilancio di potenza (modello ideale):

$$P_{out}=V_2\cdot I_2\text{Loading}=\frac{P_{out}}{S_{nom}}\times 100\%$$

Modello reale con rendimento:

$$P_{in}=\frac{P_{out}}{\eta }{P}_{loss}=P_{in}-P_{out}$$

Per spiegazioni didattiche, esempi reali, UDA complete e domande guida per la classe vedi la guida didattica completa per il docente.

Domande frequenti

È gratuito? Devo registrarmi? Sì, è gratuito al 100% e senza alcuna registrazione. Tutti i simulatori LuminaLab sono accessibili liberamente, senza login né dati personali.

Funziona sulla LIM in aula? Sì, il simulatore è progettato per la proiezione collettiva a 1280×720 e funziona su qualsiasi LIM o lavagna interattiva. Su tablet e smartphone si adatta automaticamente.

Posso condividere il link con i miei studenti? Sì, ogni simulatore ha un URL diretto condivisibile via registro elettronico, classroom o qualsiasi canale scolastico. Gli studenti aprono il link e cominciano subito, senza account.

Funziona con connessioni lente? Sì, il simulatore è leggero e ottimizzato per il caricamento rapido. Funziona anche su WiFi scolastico condiviso o connessioni instabili.

C'è una guida didattica completa? Sì. Collocazione curricolare per ITIS, IP MAT e Liceo, fasi della lezione, tre UDA con rubrica di valutazione, errori frequenti e prompt AI pronti all'uso nella guida didattica del trasformatore monofase.
