Sistemi Trifase: laboratorio virtuale

Vedi l'invisibile

I sistemi trifase sono il cuore della distribuzione elettrica industriale, ma per uno studente sono uno scoglio: tre tensioni sfasate di 120°, due possibili collegamenti (stella e triangolo), formule diverse per linea e fase, calcoli di potenza con il fattore $\sqrt{3}$ che spunta dal nulla. Un mare di simboli astratti.

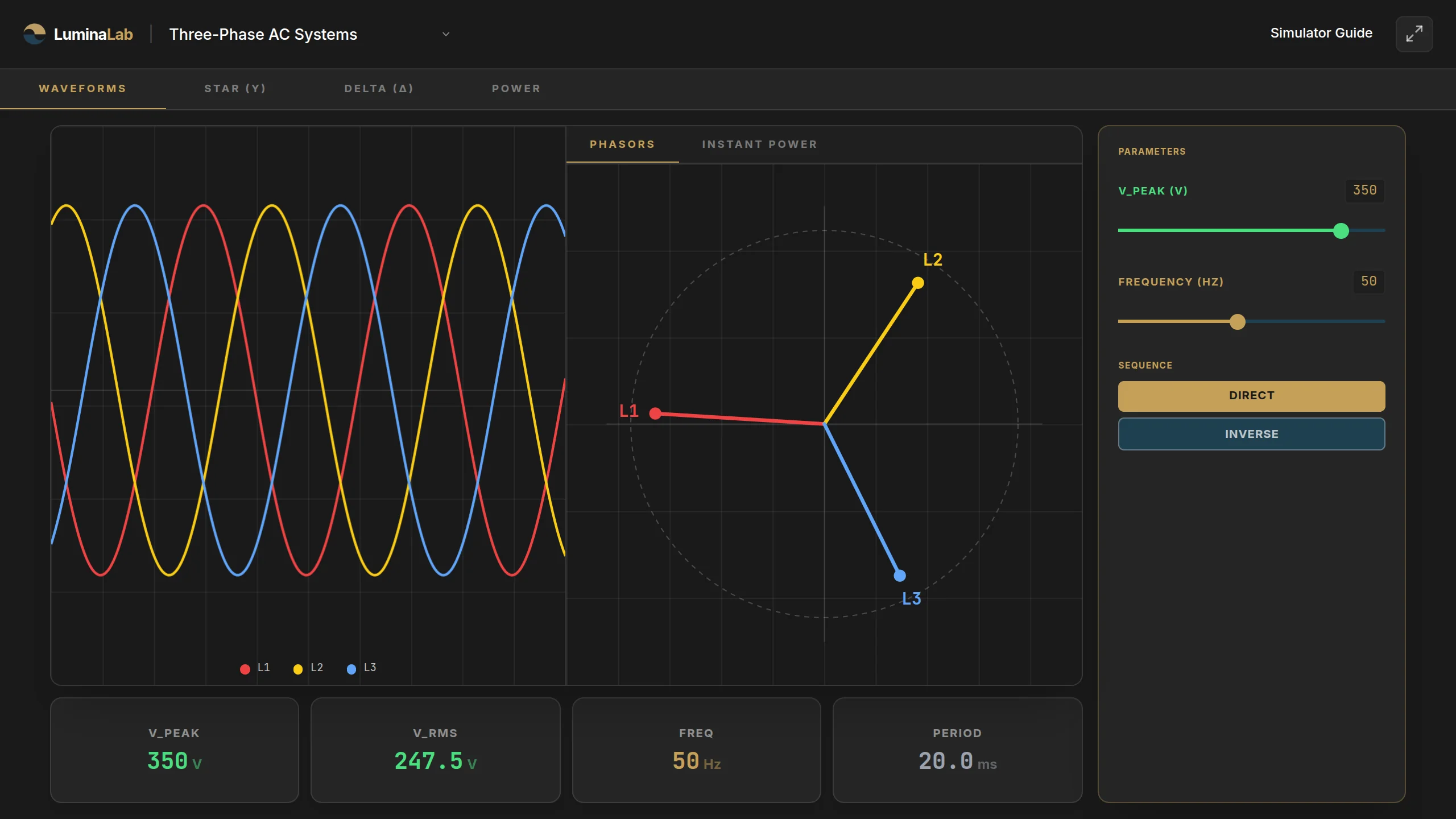

LuminaLab li mostra dal vivo. Le tre forme d'onda sincrone sono lì, ognuna del suo colore, sfasate esattamente di 120°. I fasori ruotano nel piano complesso allo stesso ritmo, e quando passi da stella a triangolo con un click, vedi cosa cambia davvero: i fasori si riallineano, le tensioni di linea si modificano del fattore $\sqrt{3}$, il triangolo delle potenze si aggiorna automaticamente.

Confronta sistemi equilibrati e squilibrati, modifica il fattore di potenza, sposta i carichi. Un argomento percepito come "molto matematico" diventa concretamente visualizzabile, e la differenza tra collegamento Y e Δ smette di essere una formula da memorizzare per diventare due geometrie ben distinte sotto gli occhi.

Perché scegliere LuminaLab

• Sperimenta senza paura. Confronta sistemi stella e triangolo senza dover ricablare un quadro elettrico, esplora carichi squilibrati impossibili da realizzare in laboratorio scolastico, prova rifasamenti su carichi trifase. Solo i fasori che si riallineano in tempo reale.
• Instant-On. Dimentica installazioni, account e plugin obsoleti. LuminaLab nasce per partire in un secondo: gira nel browser del tuo smartphone, tablet o PC, non richiede registrazione. Entri in aula, apri il link, inizi a spiegare.
• Rendi visibile lo sfasamento di 120°. I tre fasori che ruotano sincroni sfasati di 120° sono il cuore del sistema trifase. Qui non sono più una descrizione astratta: sono tre frecce colorate che ruotano davanti agli occhi della classe, mantenendo sempre la stessa relazione angolare.
• Pixel-perfect per la tua LIM. Ogni slider e ogni pulsante è progettato per essere usato con facilità e precisione sulla lavagna interattiva, sul tablet del docente o direttamente sullo schermo dello smartphone degli studenti. La tua classe diventa un laboratorio digitale portatile.

A chi è rivolto

Pensato per docenti di ITIS indirizzo elettrotecnico, IP MAT e Liceo Scientifico che insegnano i sistemi di distribuzione in corrente alternata trifase: tensioni di linea e di fase, collegamenti a stella (Y) e a triangolo (Δ), analisi delle potenze in regime sinusoidale e rifasamento industriale di carichi trifase. È utile nel triennio di elettrotecnica, nei corsi di sistemi elettrici e nei laboratori di misure elettriche. Adatto per la lezione frontale alla LIM, per dimostrazioni di concetti complessi prima di affrontare problemi reali, e per il ripasso prima dell'esame di stato.

Promemoria veloce delle formule

Sfasamento tra le tre fasi (sistema simmetrico):

$${\phi }_{12}={\phi }_{23}={\phi }_{31}=120°$$

Collegamento a stella (Y), con neutro:

$$V_{linea}=\sqrt{3}{V}_{fase}{I}_{linea}=I_{fase}$$

Collegamento a triangolo (Δ):

$$V_{linea}=V_{fase}{I}_{linea}=\sqrt{3}{I}_{fase}$$

Potenza attiva totale (carico equilibrato, qualunque collegamento):

$$P=\sqrt{3}{V}_L{I}_L\cos \phi$$

Potenza apparente totale:

$$S=\sqrt{3}{V}_L{I}_L$$

Per spiegazioni didattiche, esempi reali, esercizi e domande guida per la classe vedi la guida didattica completa per il docente.

Domande frequenti

Come si passa dal collegamento stella al collegamento triangolo nel simulatore trifase? Il simulatore ha quattro tab: Forme d'onda, Fasori, Stella (Y) e Triangolo (Δ). Selezionando Stella vedi la tensione di fase Vf, la corrente di linea IL e lo spostamento del neutro in caso di carico squilibrato. Selezionando Triangolo vedi la relazione VL = √3·Vf e IL = √3·If. Puoi cambiare tab liberamente durante la lezione per confrontare i due collegamenti.

Come si visualizza lo squilibrio dei carichi nel sistema trifase? Nella tab Stella puoi impostare tre carichi indipendenti (Z1, Z2, Z3) su ciascuna fase. Con carichi squilibrati il simulatore mostra lo spostamento del punto neutro e le correnti sfasate sulle tre fasi, fenomeno non riproducibile con strumentazione scolastica reale. Utile per spiegare perché il conduttore di neutro è necessario nei sistemi industriali.

È davvero gratuito? Devo registrarmi? Sì, è gratuito al 100% e senza alcuna registrazione. Tutti i simulatori della suite sono accessibili liberamente, senza login né dati personali da fornire.

Funziona sulla LIM in aula? E su tablet o smartphone? Sì, il simulatore funziona su qualsiasi LIM o lavagna interattiva a qualunque risoluzione. Su tablet e smartphone si adatta automaticamente grazie alla tecnologia responsive: la visualizzazione si riorganizza per essere comoda anche su schermi più piccoli. Utile sia per il ripasso in mobilità degli studenti, sia per il docente che vuole fare un test rapido prima di entrare in aula.

Posso condividere il link con i miei studenti? Sì, ogni simulatore ha un URL diretto condivisibile via registro elettronico, classroom o messaggio. Gli studenti aprono il link e cominciano subito.

Funziona anche con connessioni lente o instabili? Sì, il simulatore è leggero e ottimizzato per il caricamento rapido, quindi è utilizzabile anche in aule con connessione condivisa o WiFi scolastico non sempre stabile.

C'è una guida didattica per il docente? Sì. Trovi spiegazione del fenomeno fisico, concetti chiave, suggerimenti per la lezione, esempi reali e domande guida pronte da usare in classe nella guida didattica dei sistemi trifase.
